在自动化应用中滑台模组的选型需要注意什么?

时间:2022-03-09 点击:124次

  在自动化应用中滑台模组的选型需要注意什么?

  直线模组是自动化设备中常用的标准化模块,因模组滑台品类繁多,在选型过程中,若选型不对,会对设备的性能和项目的推进带来各种问题。因此,直线模组的选型非常关键。



  滑台模组的选型可参照下面的步骤

  1、确定模组滑台的使用环境:根据使用环境判定为一般环境、洁净环境、恶劣环境。

  2、确定模组滑台安装方向。确定模组滑台为水平安装,墙面安装或垂直安装。

  3、确定模组滑台搬运的负载。

  4、核算模组滑台运行的速度和加速度。

  5、模组滑台的容许力矩校核:计算静止(匀速)状态下和加减速状态下的各向力矩值:Ma,Mb,Mc。

  6、模组滑台的精度等级要求:明确需要的重复定位精度,行走平行度要求等。

  7、确定马达安装样式:常用的模组滑台安装方式有直连型、马达左侧安装、马达右侧安装、马达底部安装。

  8、滑台模组行程限位开关方式。

  9、确定模组滑台的电机规格和功率。

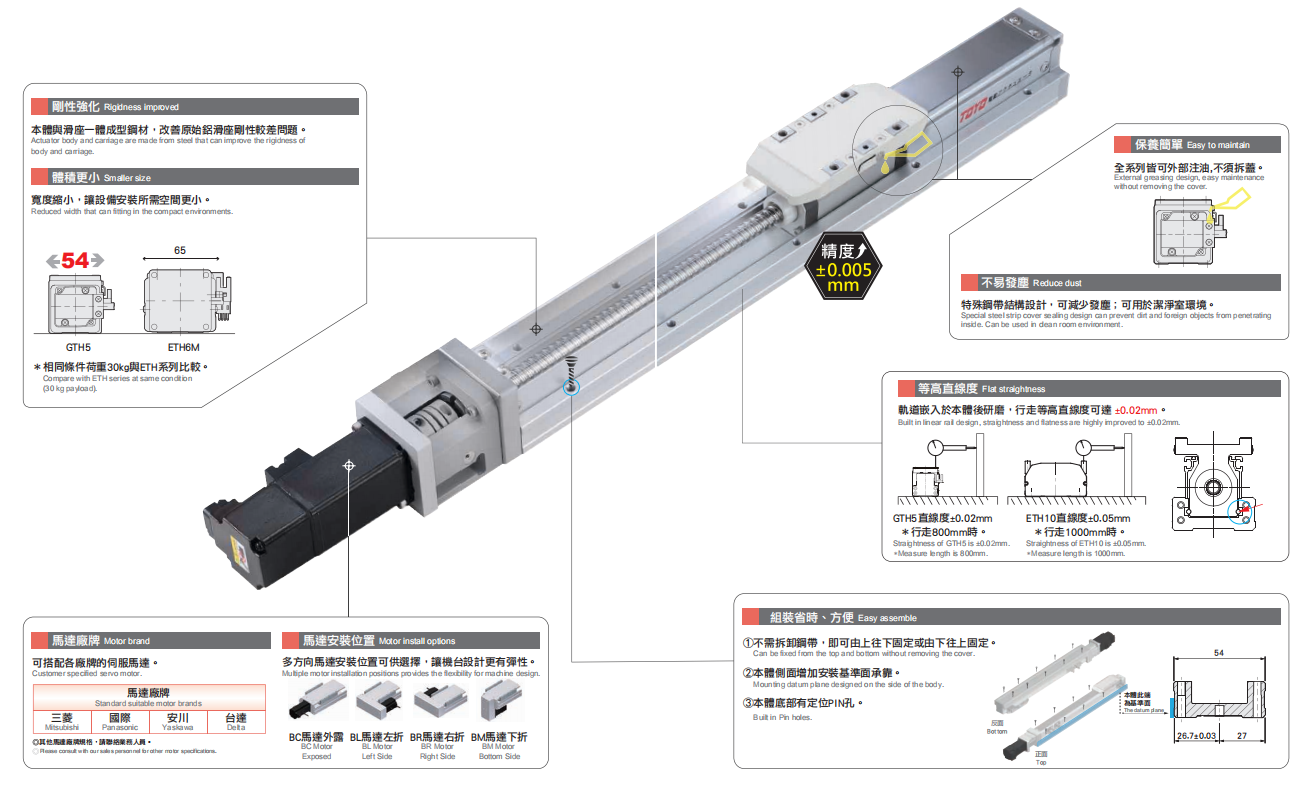

  模组滑台的性能指标可以从以下方面进行衡量。模组滑台的精度特性:包含重复定位精度、定位精度、行走平行度、行走直线度、背隙等。模组滑台的运动特性:可搬运重量、抗力矩能力、运行速度、加速度、运行噪音等。
